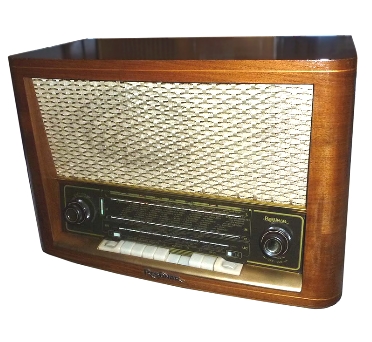

Velectra Resonar 8539

Modell:Resonar 8539
Herstellungsjahr:1960

Beschreibung
Spitzensuperhet als Tischgerät mit NF-Drahtfunk aus der Schweiz. Es gibt eine Modell-Variante mit oben eingesetztem Phonoteil Resonar 8539GT.

Weitere Fotos bei Details 1 und Details 2.

Technische Daten
Schaltung:Superhet
Röhren/Halbl.:8 (ECC85, EF89, ECH81, EBF89, ECC83, EL84, EL84, EM84)
Kreise:6 AM, 10 FM
Frequenzen:LW, MW, KW (16 - 49 m), UKW, (HF-Telefonrundspruch mit Bandbreitenerhöhung, NF-Drahtfunk)
Lautsprecher:2 (Tiefton und Hochton dynamisch)
Spannungen:125 - 220 Volt Wechselstrom
Gehäuse:Holz
Skala:rechteckig unten Mitte
Abstimmung:AM Drehkondensator, FM induktiv. AM u. FM Antrieb getrennt
Komfort:8-fach-Tastensatz, Bass- u. Höhenregler, Mag. Band, TA-Anschluß, Zweitlautsprecher-Anschluß (mit Pegelverhältnis-Einsteller intern / extern).
Gewicht:10 kg
Maße:55 x 25 x 39 cm
Bemerkung 1:2 drehbare Ferrit-Antennen (hinter Lautstärke-Knopf)!! Gegentaktendstufe mit "nur" 6 Watt trotz 2 x EL84.
Bemerkung 2:Bandbreitenregelung (2-stufig, Zugschalter am Lautstärke-Regler), HF-Vorstufe teil-aperiodisch (bei FM als zusätzliche ZF-Stufe), FM-Demodulation mit 2 Germaniumdioden.
Bemerkung 3:Die Fotos und Daten wurden von "HB9" aus dem Wumpus-Gollum-Forum bereit gestellt.
Gruppe:(F)
Details 1:anzeigen ...
Details 2:anzeigen ...

weitere Ansicht
