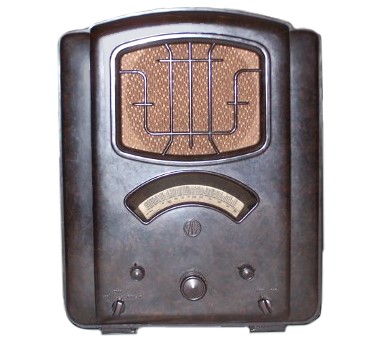

Saba 520GWL

Modell:520GL
Herstellungsjahr:1932

Beschreibung
Tisch-Super im Hochkantformat und Art-Deco Stil. Nur für reine Gleichstromnetze.

Ungewöhnliches Schaltungskonzept im Bereich: Umschaltbare ZF, HF-Gleichrichtung, NF-Klangblende

Technische Daten
Schaltung:Superhet
Röhren/Transistoren:5 (RENS1819, RENS1820, RENS1819, RENS1820, RENS1823d)
Kreise:7
Wellenbereiche:LW, MW
Lautsprecher:1 (elektrodynamisch)
Spannungsversorgung:110-220 Volt GLEICHSTROM! (52 Watt)
Gehäuse:Bakelit (im Hochformat)
Skala:Kreisausschnitt
Abstimmung:Drehkondensator (dreifach)
Komfort:Tonvariator (Klangblende?), TA-Anschluß
Gewicht:?
Maße:36 x 45 x 25 cm
Bemerkung 1:HF-Vorstufe, Umschaltbare ZF?
Bemerkung 2:Audion oder Anodengleichrichtung?
Bemerkung 3:damaliger Preis 210 RM
Gruppe:(I) (26) (Bakelit-Radio)
Details 1:anzeigen ...
