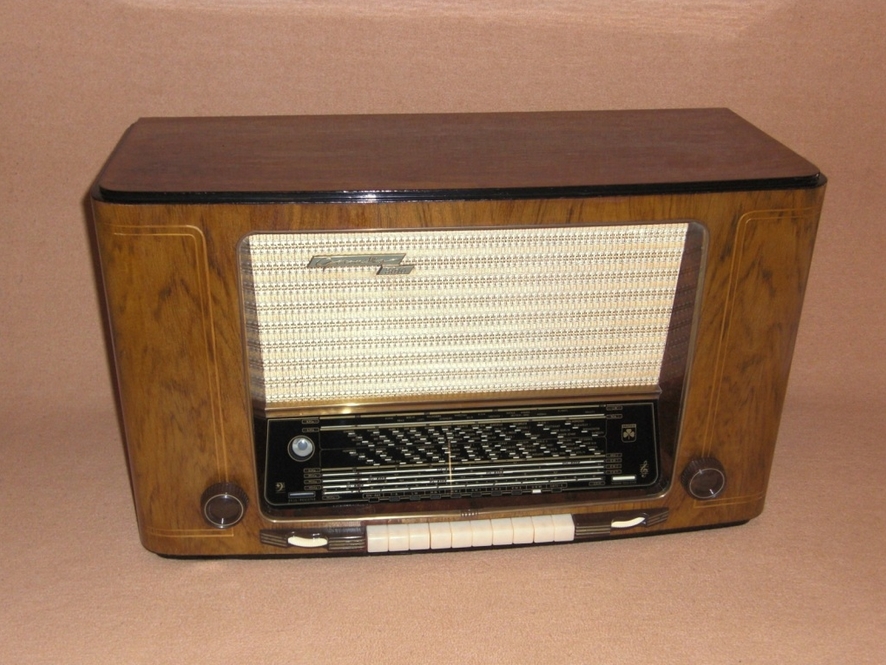

Grundig 5010

Modell:5010
Herstellungsjahr:1952

Beschreibung
Spitzensuperhet mit HF-Vorstufe und 2 Mittelwellen und 3 Kurzwellen. ... weiteres Foto bei "Details 1".

Technische Daten
Schaltung:Superhet
Röhren/Transistoren:10 (EF80, EC92, EF85, ECH81, EAF42, EABC80, ECC40, 2xEL12. EM34 o. EM35)
Kreise:9 AM , 10 FM
Wellenbereiche:LW, 2xMW, 3xKW, UKW, eine Stationstaste
Lautsprecher:3 (Bass und Hochton nach vorn abstrahlend, ein Elektrostat. (Ein Hochtöner im Basssystem))
Spannungsversorgung:110-240 Volt Wechselstrom
Gehäuse:Edelholz
Skala:rechteckig unten Mitte
Abstimmung:Drehkondensatoren, Schwungradantrieb
Komfort:10-fach Tastensatz, 2 Klangblenden mit optischer Anzeige, Magisches Auge, TA / Zweitlautsprecherumschaltung
Gewicht:20 kg
Maße:70,5 x 41,5 x 30,5 cm
Bemerkung 1:HF-Vorstufe, Gegentakt-Endstufe mit 12 Watt. Bandbreitenregelung. Es gab eine Variante auch direkt unter dem Namen "5010" mit von der Rückwand aus bedienbaren und abschaltbaren Ferrit-Drehantenne (Peilantenne), die oben rechts montiert war. Ausserdem gab es das Modell mit der Peilantenne auch als "5010F", hier war aber die Ferritantenne unten links eingebaut..
Bemerkung 2:Damaliger Preis 590 DM
Bemerkung 3:Die Fotos wurden von "Airwaves", Christian aus dem Wumpus-Gollum-Forum bereit gestellt
Gruppe:(F) Grundig 5010
Details 1:anzeigen ...

weitere Ansicht
