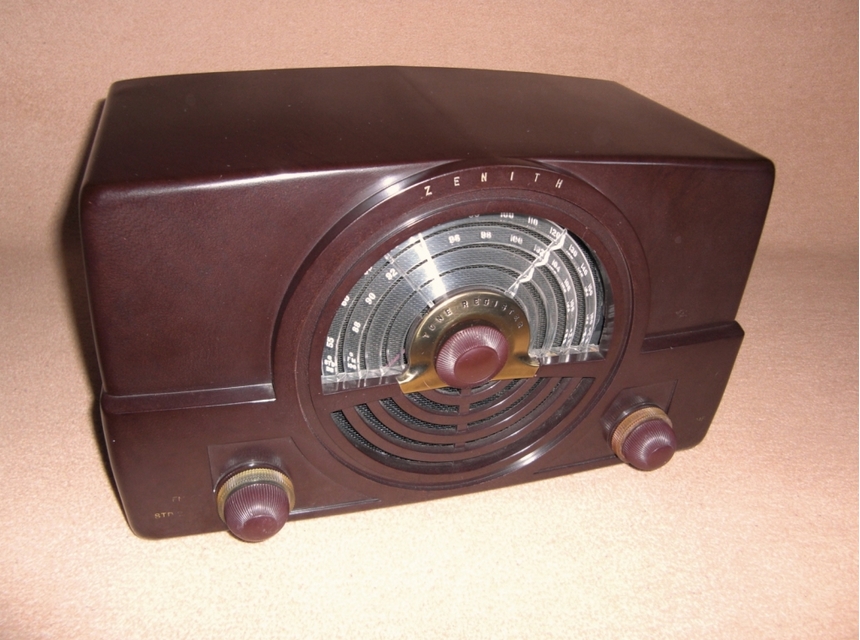

Zenith 7H820W

Modell:7H820W
Herstellungsjahr:1948

Beschreibung
Tischsuper mit HF-Vorstufe und UKW-Phasengleichrichter

Technische Daten
Schaltung:Superhet
Röhren/Transistoren:7 (12BA6, 12BE6, 12BA6, 12BA6, 12AU6, 19T8, 35B5)
Kreise:?
Wellenbereiche:MW (b.c.), UKW
Lautsprecher:1
Spannungsversorgung:110 / 120 Volt Allstrom
Gehäuse:Catalin oder Termoplast
Skala:Halbkreisskala Mitte
Abstimmung:Drehkondensator
Komfort:Klangblende
Gewicht:5,2 kg
Maße:38 x 22,5 x 21 cm
Bemerkung 1:Eingebaute Rahmenantenne
Bemerkung 2:-
Bemerkung 3:Das Foto und Hinweise wurden von "Airwaves", Christian aus dem Wumpus-Gollum-Forum bereit gestellt.
Gruppe:(F) Zenith 7H820W

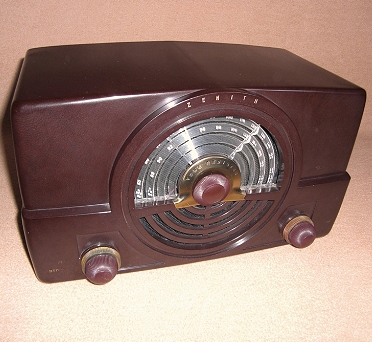

weitere Ansicht
