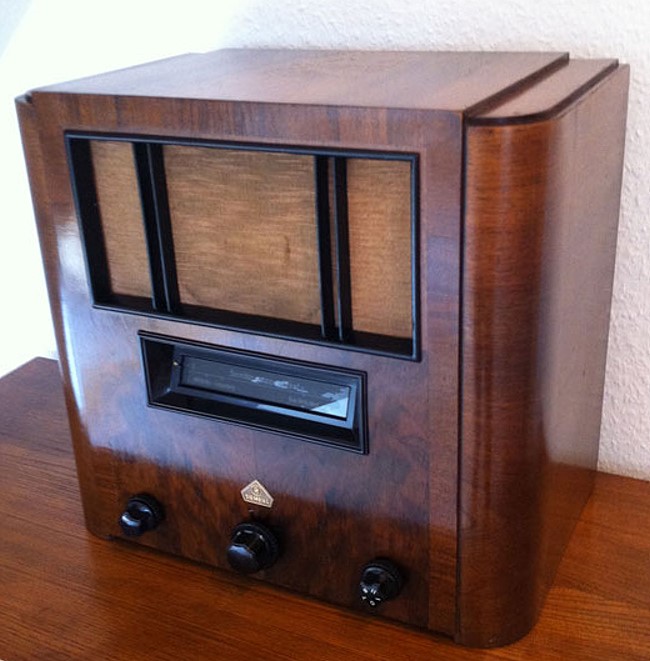

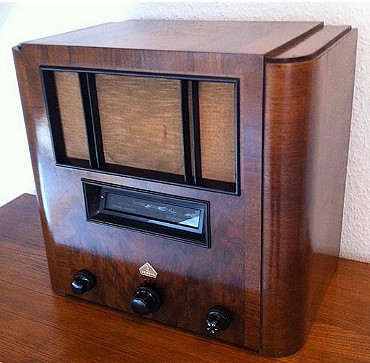

Siemens Aetherzepp 47WL

Modell:Aetherzepp 47WL
Herstellungsjahr:1933

Beschreibung
Spitzen-Dreikreiser mit Rollband-Skala. Im Gegensatz zum Modell "47a WL" ist der 47WL mit Pentoden-Endstufe statt Tetroden bestückt. Der Name "Aetherzepp" ist nur aus der damaligen Zeit zu verstehen: Der Zeppelin (Starrluftschiff) war damals in aller Munde und hochmodern. Das Radio 47WL sollte eben eine Art Luftschiff im Wellen-Ozean sein. Aether war damals noch das vermutete Medium der Funkwellenübertragung.

Technische Daten
Schaltung:Geradeaus
Röhren/Transistoren:5 (2 x RENS1234, REN914, RENS1374d, RGN1064 )
Kreise:3
Wellenbereiche:LW, MW
Lautsprecher:1 (elektrodynamisch), abschaltbar
Spannungsversorgung:110 - 240 Volt Wechselstrom in 5 Stufen
Gehäuse:Edelholz
Skala:Komplexe Rollbandanzeige
Abstimmung:Drehkondensatoren (3-fach)
Komfort:Einknopfabstimmung, TA- und Zweitlautsprecher-Anschluß, Klangblende
Gewicht:?
Maße:41 x 44 x 27,5 cm
Bemerkung 1:Erste und zweite HF-Stufe: Die Regelhexoden können leicht geregelt werden (Schwundregelung)
Bemerkung 2:Zweite HF-Stufe Regelhexode RENS1234 (HF-Spule am 2. Steuergitter, gekoppelt mit Anodenspule): Leichte Rückkopplung fest eingestellt.
Bemerkung 3:Die Fotos hat "Freed-Eisemann" aus dem Wumpus-Gollum-Forum bereit gestellt
Gruppe:(F) (Dreikreiser)

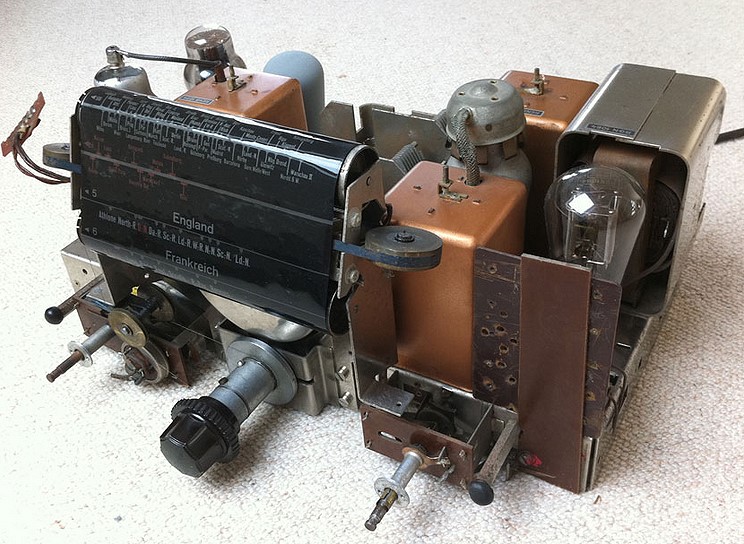

Details 1:anzeigen ...
Details 2:anzeigen ...

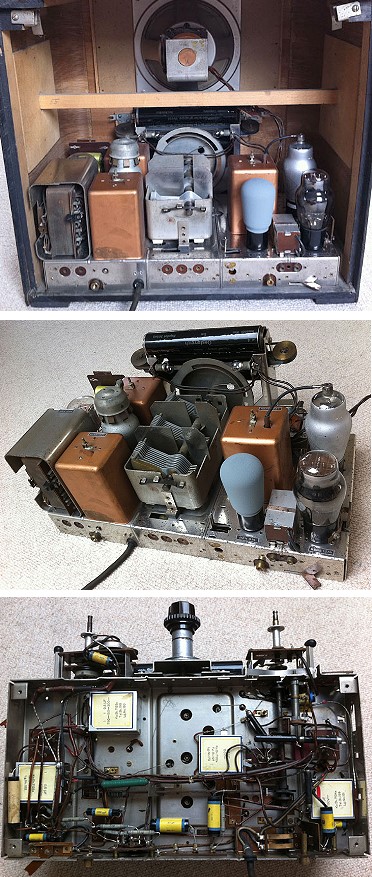

weitere Ansicht
