Mende 180G

Modell:180G
Herstellungsjahr:1932

Beschreibung

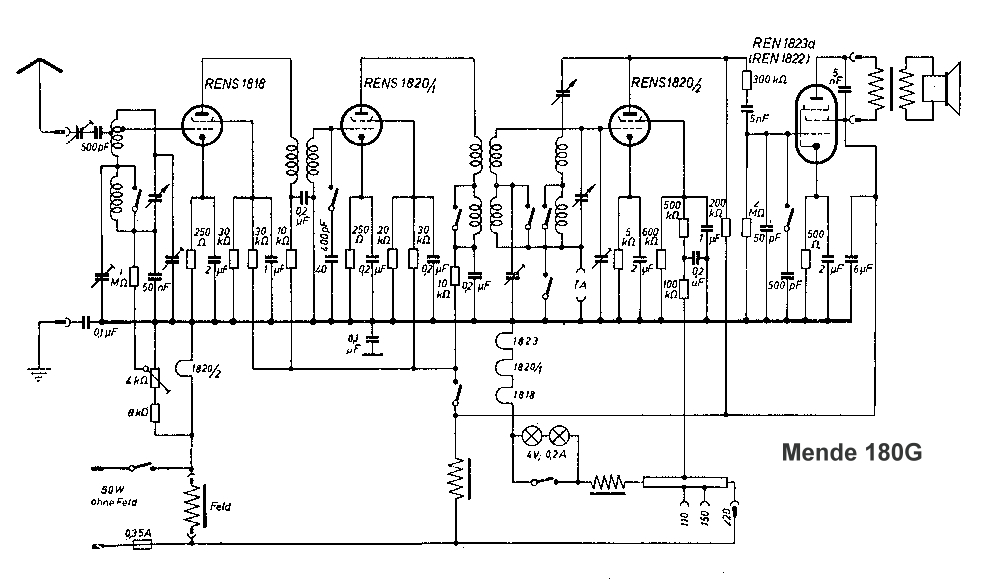

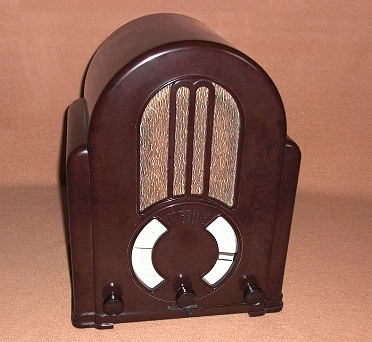

Hochkant-Tischradio im Kathedralen-Stil. Das stilisierte M (für Mende) vor dem Lautsprecherbereich war ein Design-Element, das die Firma Mende eine zeitlang gern verwendete. Das Modell 180G (G=Gleichstrom) war nur an reinen Gleichstromnetzen (ohne weitere Maßnahmen) zu verwenden. Heute gibt es solche Netze nicht mehr. Schaltbild bei "Details 2".

Eine Werbung zu diesem Gerät ist hier zu sehen.

Technische Daten
Schaltung:Geradeaus
Röhren/Transistoren:4 (RENS1818, 2x RENS1820, RENS1823d oder REN1822)
Kreise:2
Wellenbereiche:LW, MW
Lautsprecher:1 (elektrodynamisch)
Spannungsversorgung:110 - 220 Volt Gleichstrom !
Gehäuse:Bakelit

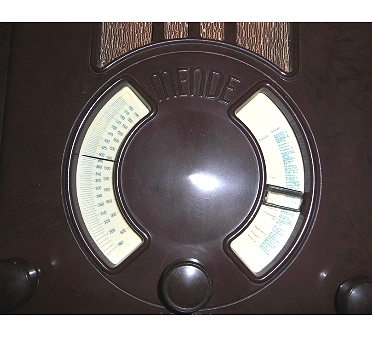

Skala:2 Kreisausschnitte (Zahlen und Sendernamenbereich) (auch Propellerskala genannt), Skalenzeiger rechts mit Lupe. Detailaufnahme bei "Details 1"
Abstimmung:Drehkondensator
Komfort:Rückkopplung, Klangschalter, TA-Anschluß
Gewicht:11 kg
Maße:34 x 44,5 x 23,5 cm
Bemerkung 1:2 HF-Vorstufe (abgestimmt / aperiodisch / abgestimmt)
Bemerkung 2:-
Bemerkung 3:De Fotos und Hinweise wurden von "Airwaves", Christan aus dem Wumpus-Gollum-Forum bereit gestellt.
Gruppe:(F) (Zweikreiser) (Bakelit-Radio) (Art Deco) Mende 180G
Details 1:anzeigen ...
Details 2:anzeigen ...

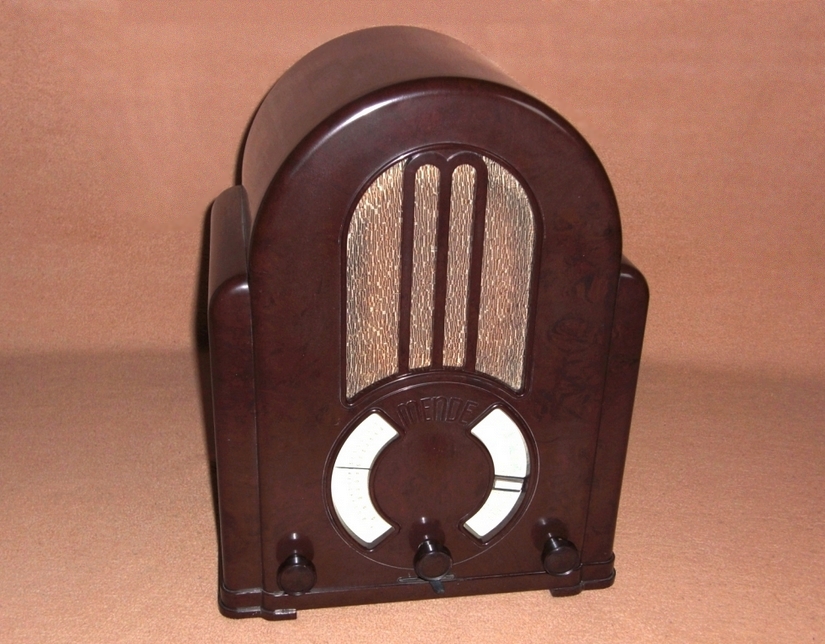

weitere Ansicht
